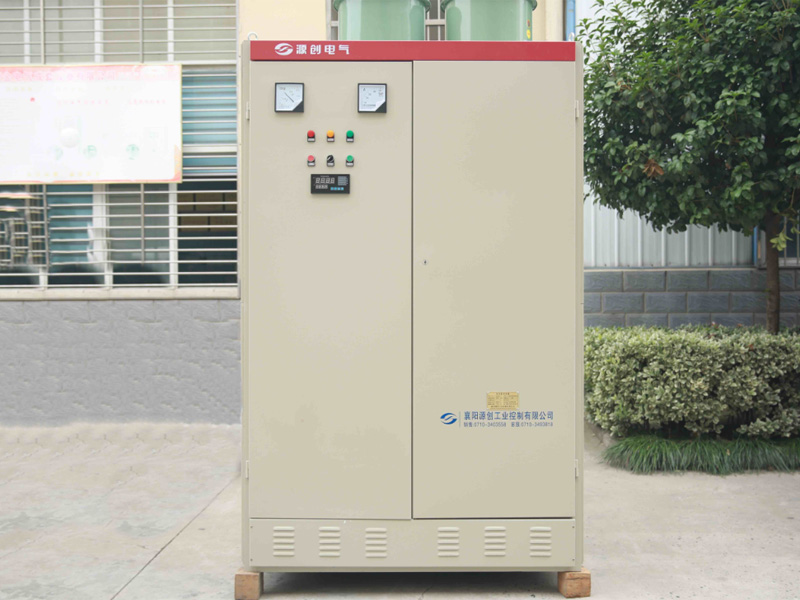

一、接线(断开—次电源)
1、转子三相电缆接入58必威 Ma、Mb、Mc三相铜排接线处(此三根铜排上均串有电流传感器)，进相器Qa、Qb、Qc三相(KM1主触头接线端子)接入起动器主回路。(注意:转子一相电缆为多芯并接时，要注意相序)。
2、进相器电源线接入:需A、C两相及N线接入(最小选用4平方的铜芯线)3、进相器电流信号线为01、03号，应串接在高压柜电流互感器二次回路中。
4、进相器所取电压信号线为04、05号，应并接在高压柜电压互感器二次回路中。(注意:进相柜所取一相电流信号与两相的相电压信号应不同相，即:电流取C相，电压就取A、B两相)
5、进相柜W、111两端子处，需接入起动柜星点接触器辅助常开点上。
注意:检查电流表是否符合一次柜量程，功率因数表电压等级是否符合要求。
二、电机起动前的常规检查
1、可控硅联接情况检查
把控制单元的两个驱动板抽出（抽离后接线插槽即可，拔插电路板时注意平行方向轻插轻拔以保护插槽的完好)，用万用表的欧姆档检查:
a、各可控硅极间正常电阻值:
阴(K)与触发(G)—几十欧姆(通常在15~30Q之间);阴(K)与阳极(A)一开路(几十千欧)
b、各可控硅之间，可控硅与柜体间有无短路情况。
2、铜排、接触器各螺丝有无松动现象，焊线有无脱焊现象，铜排与柜体不能太近。
3、大变压器TM的输入端是否接在合适的电压档位上并接牢。
4、检查三块板子各芯片插接是否到位。
5、前述各项检查完毕后，把控制板复位、插好。
注意:主板的上拔码开关要全部打向“关断”位置─一即“ON”相反位置，拨码开关位于中间一块主板的左上部，为四联拨码开关
(1)进相器空机试验状态时1在下，2、3、4在上
三、给进相器供电，空试动作情况。
1、连锁情况:进、退相是否正常，并试与一次柜的各个联锁情况，如开路或柜内停电时主机无法起动或跳停，起动完毕给入进相回路一个运行信号。
2、检测数据:
a、控制变压器TC的输出电压是否符合标称值，固态继电器控制电压是否合乎要求(一般在10VDC左右);
b、各个可控硅触发电压是否符合要求，退相时触发电压一般在0.2~0.6V/DC之间，进相时一般在0.2~0.8V/DC之间变化。
四、电机带负荷运转后的调试与检查。(通常电机带够80%以上负荷才能投入)
1、控制单元的检查:电机起动完毕后，控制单元开始得电，控制板上指示灯如下显示，则表明控制板正常(注意拨码开关必须打在合适的档位)∶
a、主板上L1、L2、L3(从上向下数）循环闪亮，主板上其它灯全亮L4~L8(其中，L1~L3分别是转子三相电流检测，L4是主板+5VDC电源指示，L5是热故障指示，L6是缺相及自动故障保护指示，L7是+15VDC电源指示，L8是-15VDC电源指示)。
b、两块驱动板上的12个灯均显轻微闪动并一直亮着，分别代表十二只可控硅的触发信号。同时测量各路触发电压是否在0.2~0.6范围内)
2、功率因数表相序调试
a、设备带载80%开起后，功率因数表应处在“滞后0.8左右”区域，若功率因数表不动。
如果电流表有电流指示，同时功率因数表B、C间电压等于电压互感器二次侧电压，则说明功率因表坏，需电机停机后检查检修或更换之。
注意:电机未停的情况下，不得断开电流回路，即不得拆卸表。b、若指针处于超前区域
调换XT2端子上的“电压信号”两线的位置即可，若调换后指仍不对，则表明电流信号与电压信号有重相的情况，需停机后重新检查，联接电流、电压信号线。
c、若进相功率因数后退的，则检查接线及用户计量线是否有误。五、进相调试
在检查完控制单元正常，且功率因数表调试完后，才可进行进相调试。
a、注意观察电流表，按一下“进相”按钮。电流减小，表明相序正确，进相器已可以进相。b、若电流增大，则需立即“退相”，调换同步变压器(TC)上两根OV、6V信号线的位置，之后再进相则电流应减小，而功率因数则提高。
c、若进相后，功率因数偏低，可在退相的情况下，换接TM大变压器的输入线，提高电压等级。
