高压无功自动补偿装置一次方案图

发布时间：2021-07-17

浏览量：0

发布者：未知

分享到

高压无功自动补偿装置一次方案图

高压无功自动补偿装置厂家,高压无功自动补偿装置哪有卖,湖北高压无功自动补偿装置价格_襄阳源创电气，咨询热线：13508662630张工，微信同号！

高压无功自动补偿装置是根据电网电压、无功功率和功率因数为判据,采用更具人性化的控制技术,自动进行分级、投入补偿容量的电容器组,实现无功功率的自动调节,达到节能降损、提高输配电系统的输送容量、运行效率和经济效益的目的。适用于高压无功自动补偿装置,高压无功自动补偿柜,高压无功自动补偿柜价格,冶金、矿山、建材、石化、机械、市政、电力等行业的大功率高压电动机就地补偿和配电系统集中补偿。

性能特点

◆采用国外或画内高压电容器,对3-10kV感性负载用电设备直接进行无功就地补偿,有效地提高电动机功率因数(可提高到0.95以上)节能效果明量;

◆降低用户无功损耗,改善电压质量;降低线损;

◆提高变庄器负载率和电压设备的效率

◆采用了工艺生产的真空电镀膜金属化聚丙薄膜并联电容器,它体积小、容量大、重量轻;

◆釆用高压喷逐式熔断器用为短路保护,确保设备安全运行;采用开口三角形和过流,过载保护,设备运行安全可靠;

◆装置脱离电网后,可在3分钟将残留电压降至50V以下;

◆集中补偿型与主机并联运行,同步自动投入和切除,无操作部件,使用安全,维护方便。

技术參数

◆额定电压:6KV10KV

◆交流电压取样:100V(PT二次线电压)

◆交流电流取样:0-5A(如PT取10KV侧二次A、C线电压时,CT应取B相相交流

◆电压整定值,6-6.6KV10-11K∨可调

◆电流互感器变比;200-5000A5A可调

◆动作间隔时间;1-60分可调

◆动作需系统稳定时间;2-10可调

◆功率因数整定;0.8-0.99可调

◆正常工作温度;-15-50℃,相对湿度<85%,海拔2000米

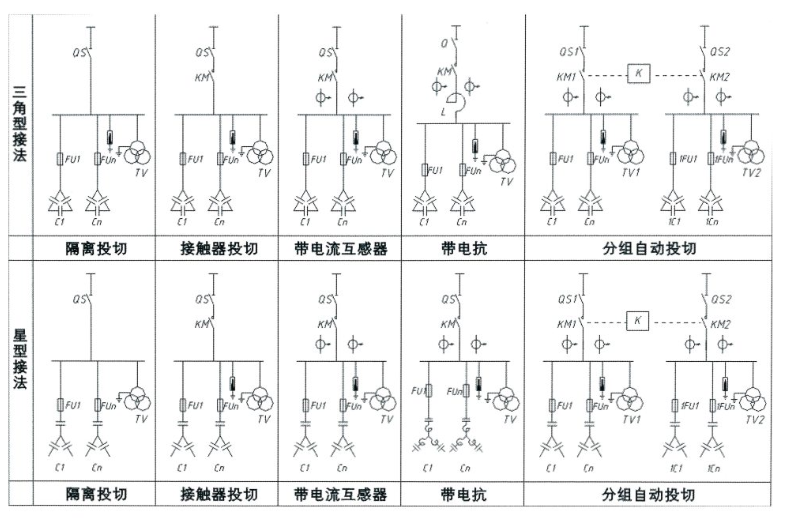

高压无功自动补偿装置一次方案图
