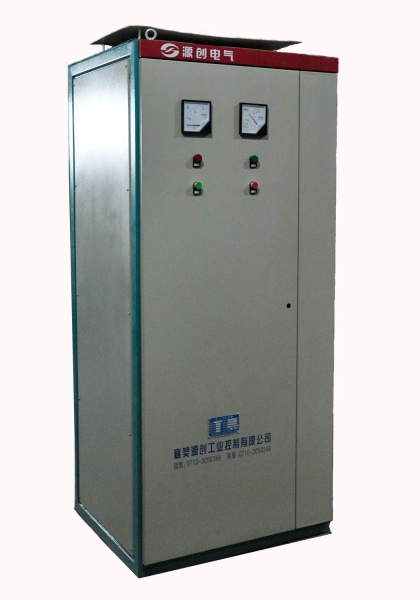

静止式进相器组成部分
在我国,电机所耗电能占整个工业用电的60%~~68%,电机等感性负载所引起的无功损耗是电网无 功损耗的主要来源,而大中型电机又是许多工矿企业的主要用电设备,因此,如何减少大中型电机造成的无功损耗成为许多工业企业节能降耗的关键。58必威 应运而生,按照工况情况,进相器又可以分为静止式进相器和变负戟进相器两大类。
一、静止式进相器组成部分
静止式进相器主要是由四大单元组成,进退相机构,信号采集与单片机处理单元,晶闸管变频装 置及操作控制回路。进退相机构的作用,是进相补偿时,将电机转子切换到进相器.退相不补偿或进相器出现故障时,将电机转子切换到电机起动器的星点短接接触器上,防止转子开路。信号采集与单片机处理单元的作用是从采集工频电压的信号和电机转子电流的信号后进行处理,给晶闸管发出触发信号,同时监测工作情况,做出自诊断。变频装置是根据触发信号将工频电源变为与转子电流同频率的附加电势。操作控制回路是用来进行进、退相操作和故障自动退相的。
二、静止式进相器性能特点
静止式进相器是大中型绕线式电机无功就地补偿的高科技产品,适用于各行业90~6000kw绕 线式异步电动机。静止式进相器的优良性能主要表现在以下几个方面:
1.先进的交交-变频技术和微机控制技术,可靠性高。
2.使电机功率因数提高到0.95~0.99之间的范围,无功功率降低60%上。3降低电机定子电流l0%~20%,降低线损、铜损20%一30% 。
4电机温升显著降低,效率及过载能力大大提高,电机使用寿命延长。
5补偿性能远优于电容补偿:不只是提高了线路的功率因数,更重要的是提高了电机本身的功率 因数。
6综合性能优于旋转式进相机∶微机控制,可自动跟踪电机运行状态变化并自动调整相关参数使 补偿效果最佳;无转动部件,因而适应环境的能力更强。
7因效率提高而节能效果显著。
8具有故障自动保护功能,操作简单,维修保养不影响生产。
静止式进相器的应用范围极为广泛,在水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中用 作各种负载的绕线式异步电机的无功就地补偿设备。
