500Kvar电容补偿柜的作用和工作原理

发布时间：2021-08-12

浏览量：0

发布者：未知

分享到

500Kvar电容补偿柜的作用和工作原理

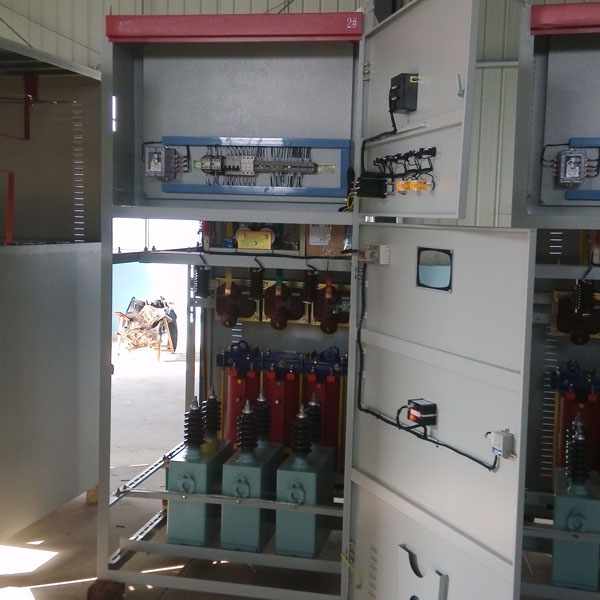

　　500Kvar电容补偿柜是用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

　　一.电容柜工作原理

　　用电设备除电阻性负载外，大部分用电设备均属感性用电负载(如日光灯、变压器、马达等用电设备)这些感应负载，使供电电源电压相位发生改变(即电流滞后于电压)，因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

　　二.电容补偿技术:

　　在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流(既有电阻又有电感的线圈中流过的电流)可分解为与电压相同相位的有功分量和落后于电压90度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害:

　　· 增长线路电流使线路损耗增大，浪费电能。

　　· 因线路电流增大，可使电压降低影响设备使用。

　　· 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7时，供电局可拒绝供电。

为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。低压无功补偿可广泛应用于电力、冶金、石油、港口、化工、建材等工矿企业及小区配电系统。高压无功补偿装置广泛应用于冶金、石化、建材、电力、煤炭、机械制造、水泥等行业的大功率高压电机设备。襄阳源创工业控制有限公司专业生产电容补偿柜,高压电容补偿柜,10KV电容柜,电容补偿柜，更多详情可随时来电咨询13508662630张工，微信同号！
