LP5-800 静止式进相器的故障及检修

在58必威的使用过程中经常会遇到使用一段时间后出现故障，一般工厂的做法是打电话给进相器厂家，由厂家派技术人员来修，但是技术人员赶到现场也需要一些时间，如果我们能提前学习一些进相器的故障及维修方法，可以及时处理故障，保障设备运行，为工厂节省人力成本和时间成本。

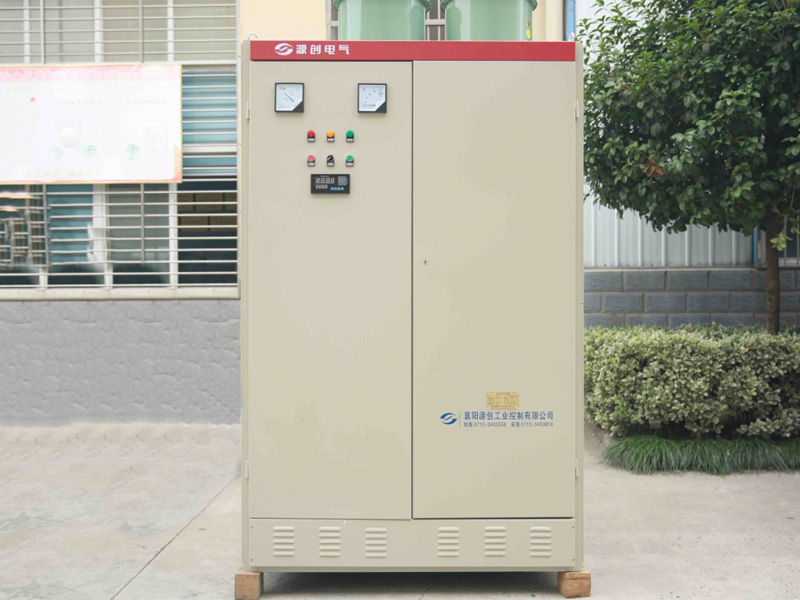

静止式进相器,进相器厂家,恒负载进相器价格

下面我们一起来看看进相器有哪些常见故障：

注意：①进相器的检修，由技术人员进行，严禁操作工随意处置。

②进相器故障的查找顺序为：先查弱电、后查强电。即先检查控制单元（控制板）是否正常，控制单元正常后，再查强电控制回路的故障。

③因检修而要插、拔控制板时，应在退相后关断进相器内的单相空开QF2(不影响主电机工作）。严禁带电

操作。而且，插入时不得用力过大、过猛，以免插坏插针。

④用户若遇到无法解决的故障，请及时与本公司联系。我公司随时为您提供技术支持。

（一）弱电故障的检修

从保护知识产权的角度考虑，我公司不为用户提供弱电部分（控制板）的公路图，但用户根据控制板上指

示灯的状况及本说明书介绍的方法，即可排除基本的故障。

控制板上各指示灯所代表的意义如下：

①主板（中间一块）的指示灯（从上往下数）

L1、L2、L3,电机转子三相电流指示。

L4、＋5V电源指示

L5,热故障指示

L6,缺相及自动故障保护指示

L7、＋15V电源指示

L8,-15V电源指示

②驱动板（两边两块）

分别代表12个可控硅的触发信号

在正常的情况下，各指示灯显示状态如下：

主板。除上面三个指示灯（L1、L2、L3)周期性循环显示外（注意：此指电机在运转时的状态。若电机未转，该三灯为随机状态），其它五个灯一直亮着。

驱动板：其上各指示灯（12个）均亮并有轻微闪亮。若有任一灯显示不符合上述状态，则表明控制单元有故障，应当及时检修。

外围故障

外围设备包括采集电流信号的电流互感器、电源空气开关、电动机起动、进相机投入状态转换的直流接触器，控制部分供电的交流接触器、熔断管、逆变变压器、控制变压器等。

此进相机采用智能化技术，具有故障自诊断功能，在故障情况下会自动退相，并利用触发板立的指示灯指示故障类型，作为维修人员，首先了解各个外围部件的作用，熟记触发板上5个故障指示灯在不同状态下代表的故障情况，如果进相机在运行中自动退相或人为退相后无法再进相，维修人员应首先观察故障指示，判断故障大概类型，再详细处理。

我们在维修中就遇到过这种情况，电动机在正常检修后开机，投进相机投不上，观察故障指示，发现是电源故障指示灯亮，我们就从空气开关查起，在确定开关正常后，查电源保险管，发现烧一相，另查其它设备正常，便更换保险管，再次进相成功。另一种现象是，进相机在正常运行时自动退相，观察故障指示灯为温度故障，同时感觉到柜内温度偏高。这种情况常出现在夏季，加上安装位置通风不好，可控硅限温装置动作引起的，临时解决办法是退相后10min左右，可控硅温度下降后再进相，解决办法应是改善安装环境。

控制部分故障

控制部分有3部分组成：1块电源板、3块触发板和1块控制板。此部分故障几率很小，我们在维修中遇到过一例控制板故障，故障表象很简单，即在投进相机时，电源熔断管烧，更换后再投，40A空气开关跳闸，此时，我们判断不再是电源回路问题，即将磨机电动机脱开，用模拟板在试验状态下投入进相机，用钳形表测量逆变变压器原边，电流在25A左右，而逆变变压器在此状态）空载，原边应无电流或很小，这说明变频回路有环流，此故障也超出了故障自诊断系统范围，故障指示出现随机性。鉴于此，我们判断是控制板上主程序芯片有问题，于是，将其更换，再在模拟状态下空试，逆变变压器原边电流接近零，开机进相顺利。此故障易使维修人员误判为电源回路问题，在外围设备查找问题，走弯路。甚至在对外围设备作简单处理，更换熔断管，连续再投进相机时，也有可能投上，只是此时系统带缺陷工作，回路环流大，补偿性能极不稳定。所以，维修时一定要测量逆变变压器原副边电流，看它是否超出额定值，以助分析故障原因。控制回路中，从3个电流互感器检测的输入信号，都经过光电耦合器。如果进相机在运行中自动退相，且故障指示灯中“缺相”运行指示灯亮，在排除电流互感器故障可能性后，应检查光电耦合器是否发热严重，测量其输出是否正常，如发热严重，就可能是光电耦合器故障。

今天的知识分享希望对广大客户朋友能提供一些帮助，襄阳源创工业控制有限公司主营进相器，静止式进相器，变负载进相器，高压固态软起动柜，水阻柜，液阻柜，高压电容补偿柜，公司有专业技术人员张工随时为您服务。
