某粉磨站磨主电机（10KV供电）突然停转，中控显示仍运行且有10A电流显示（额定电流110A），操作员立即发出停机指令。

检查设备并打辅转后磨机能正常运转，电工检查总降10KV开关柜电压表电压为0，而带电指示灯却显示有电，检查PT柜发现PT柜三相电压互感器熔断器均断开，互感器已爆炸损坏，再查主电机出线柜避雷器AC相均已炸坏，由此可以判断10KV母线上肯定出现了较强大的过电压能量，查35KV母线设备正常，经询问上一级供电公司未有异常，怀疑此过电压能量应发生在10KV母线上，因有故障初期中控显示主电机未跳闸，且有电流显示，故判断此过电压可能是由主电机转子回路开路造成的，经检查电机定转子回路各参数均正常。

于是对58必威 及水电阻回路进行检查，参考电气系统图纸（图1）发现进相器的QF1（10A）及QF2（2A）跳闸，故判断QF2所控制范围内（QF2右侧部分）的控制元件存在异常，当检查到KM22时，发现接触器上保险爆（如图2），打开该接触器，发现该接触器为直流接触器，内有整流电路，其整流桥（KBPC610）前部敷铜板烧化（见图3），测量该整流桥已击穿，经询问该接触器为新采购的接触器（上海某远真空接触器），刚运行约半小时，打开旧接触器发现该部位为四只ZP7A整流管（见图4），故判断为该接触器生产厂家产品升级将原整流管更换为整流桥，但采购的该整流桥质量不过关，造成击穿放炮。

随后更换旧接触器整流部分电路板，因PT柜电压互感器及10KV开关柜内避雷器采购需要一定周期，故准备在检修时再进行更换，后开机正常。 

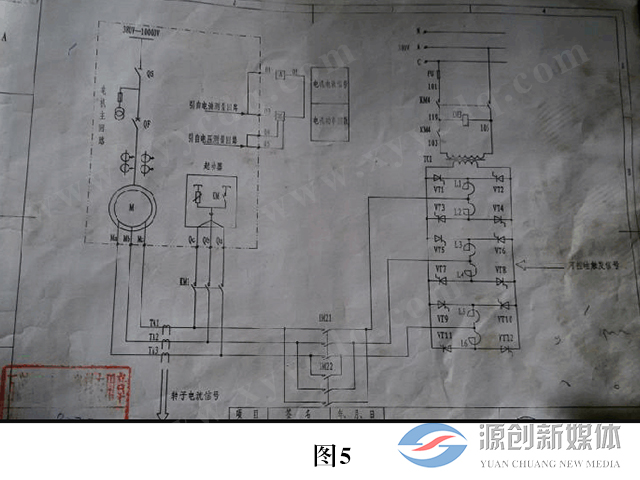

具体分析：根据图1可以看出，当KM22整流桥击穿短路后，造成了QF2和QF1相继跳闸，造成整个控制回路失电，再根据主回路图（图5）可以看出，此时KM21、KM22、KM1会同时断开，这就造成了电机转子回路瞬时开路，查电机铭牌该转子额定电流为868A，这将近成千安的电流要瞬时变为0，又因电机线圈为感性负载，故将在电机主回路上感应出额定电压数倍的感应电压出来，即数万伏的电压，如此强大的能量将PT柜的电压互感器及10KV开关柜的避雷器击穿放炮就不足为奇了。再根据图1可以看出，KM21、KM22和KM1的关系为互补关系，即当进相器出故障KM21、KM22断开时，KM1会自动投入，水电阻侧投入工作，而当QF1和QF2全跳时，就起不到该作用了，况且KM21、KM22和KM1各为独立设备的元件，本不应在同一控制回路下，故出现该事故后，我们将QF2右侧控制回路采用另一路电源单独供电，使KM21、KM22和KM1真正起到互补作用，尽量使得运行时出现转子回路开路机率降到最低。另外该设计上控制回路断电后和10KV开关柜无联锁，造成在故障后主回路未断开仍送电，也是设计上的一大缺陷。
