传统旋转式进相机一种整流子旋转电机，缺点：特别怕尘埃，使用寿命短，且规格少，难以与异步电机达到最佳匹配。

电机定子侧并联电容器缺点：只能补偿线路无功功率,不能降低电机定子电流;

静止式进相器在这两种无功补偿装置的基础上发展起来的一种新型节能装置。它采用了交-交变频技术,具有参数调节容易，不怕尘埃，使用寿命长，维护方便等特点。

静止式进相器的工作原理

电动机在运行时，静止式58必威 串接在电动机回路中，电动机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号。由可控硅组成的交—交变流器将工频电源变为和转子电流同频率的电源，加在电机转子回路中，改变转子电流和转子电压的相位关系，通过磁场进而改变电动机定子电流和定子电压的相位关系，减小功率因数角，提高电动机功率因数。定子电流下降，降低电动机自身铜损和温升，提高电动机的过载能力，从而改善电动机的运行状况。

此系统虽然采用无触点控制，安全耐用，但在运行中还是会出现故障的。

根据我们在维修中的总结，故障一般分2类： 1外围设备故障；2控制部分（变频、控制、触发板）故障。

静止式进相器常见故障

1.外围故障

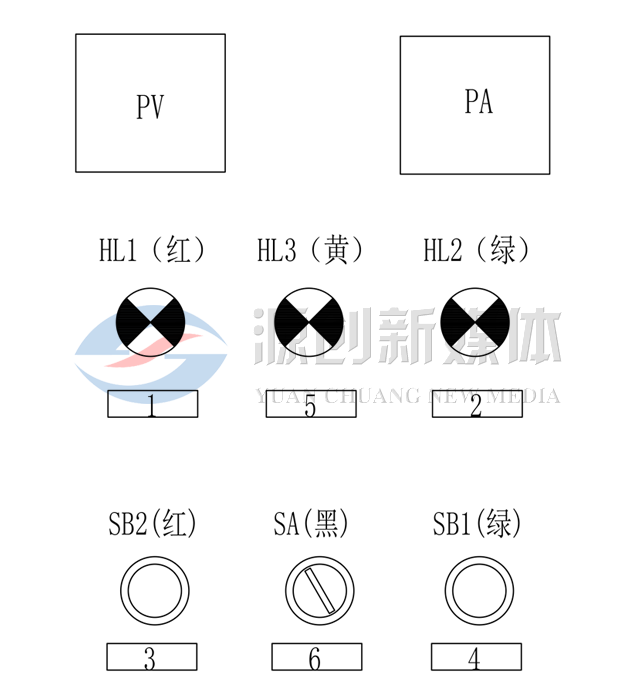

外围设备包括采集电流信号的电流互感器、电源空气开关、电动机起动、进相机投入状态转换的直流接触器，控制部分供电的交流接触器、熔断管、逆变变压器、控制变压器等。

此进相机采用智能化技术，具有故障自诊断功能，在故障情况下会自动退相，并利用触发板上的指示灯指示故障类型，作为维修人员，必须首先了解各个外围部件的作用，熟记触发板上5个故障指示灯在不同状态下代表的故障情况，如果进相机在运行中自动退相或人为退相后无法再进相，维修人员应首先观察故障指示，判断故障大概类型，再详细处理。

我们在维修中就遇到过这种情况，电动机在正常检修后开机，投进相机投不上，观察故障指示，发现是电源故障指示灯亮，我们就从空气开关查起，在确定开关正常后，查电源保险管，发现烧一相，另查其它设备正常，便更换保险管，再次进相成功。

另一种现象是，进相机在正常运行时自动退相，观察故障指示灯为温度故障，同时感觉到柜内温度偏高。这种情况常出现在夏季，加上安装位置通风不好，可控硅限温装置动作引起的，临时解决办法是退相后10min左右，可控硅温度下降后再进相，彻底解决办法应是改善安装环境。

2.控制部分故障

控制部分有3部分组成：1块电源板、3块触发板和1块控制板。

此部分故障几率很小，我们在维修中遇到过一例控制板故障，故障表象很简单，即在投进相机时，电源熔断管烧，更换后再投，40A空气开关跳闸，此时，我们判断不再是电源回路问题，即将磨机电动机脱开，用模拟板在试验状态下投入进相机，用钳形表测量逆变变压器原边，电流在25A左右，而逆变变压器在此状态)空载.原边应无电流或很小，这说明变频回路有环流，此故障也超出了故障自诊断系统范围，故障指示出现随机性。

鉴于此，我们判断是控制板上主程序芯片有问题，于是，将其更换，再在模拟状态下空试，逆变变压器原边电流接近零，开机进相顺利。此故障易使维修人员误判为电源回路问题，在外围设备查找问题，走弯路。甚至在对外围设备作简单处理，更换熔断管，连续再投进相机时，也有可能投上，只是此时系统带缺陷工作，回路环流大，补偿性能极不稳定。所以，维修时一定要测量逆变变压器原副边电流，看它是否超出额定值，以助分析故障原因。

控制回路中，从3个电流互感器检测的输入信号，都经过光电耦合器。如果进相机在运行中自动退相，且故障指示灯中“缺相”运行指示灯亮，在排除电流互感器故障可能性后，应检查光电耦合器是否发热严重或测量其输出是否正常，如发热严重，就可能是光电耦合器故障。

3.可控硅(SCR)故障

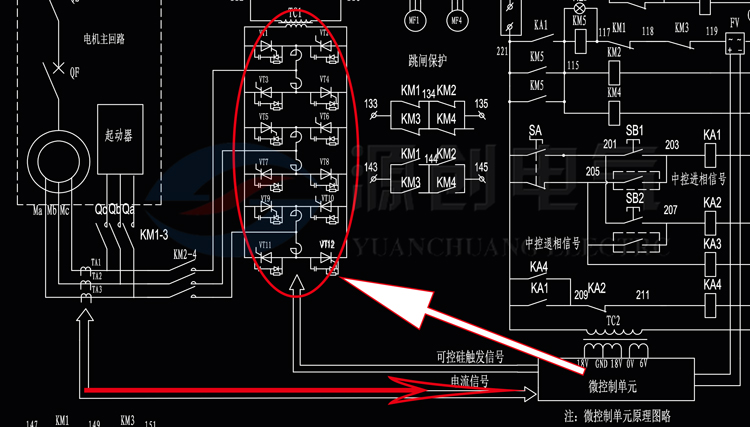

静止进相器采用变频技术，通过12只(3)组可控硅来得到附加电势。每1组中，如果有1只可控硅击穿，就会引起磨机电流抖动严重，此时进相机环流亦大，逆变回路熔断器易出现烧毁现象。处理方法是，退出进相机，对各个可控硅逐一测量，找到已击穿烧坏的可控硅。

另外，控制回路中，触发板上的触发信号，都是利用插接头加至可控硅的门极和阴极，检修时，一定要注意极性，插接头不能插反，否则，可控硅会因承受反向脉冲而关断。我们在刚使用此进相机调试时，就因为厂家一时疏忽，使部分插接头插反，造成6个(每组2个可控硅关断），结果是一旦开始进相，就使磨机电动机转子回路因开路而保护动作跳闸。
