交交变频原理

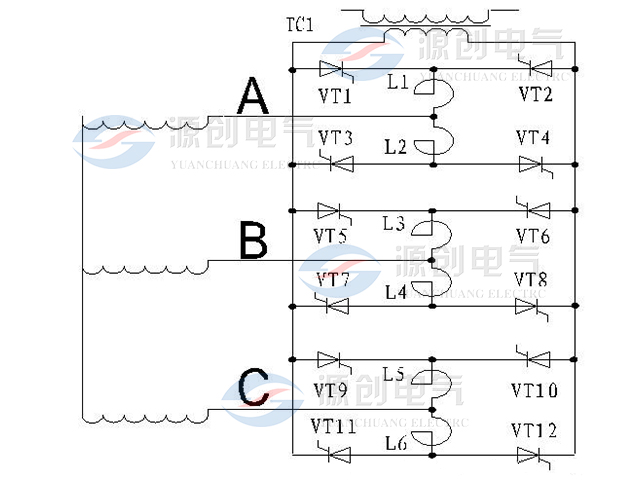

交交变频电路里由12只晶闸管和6只电抗组成两相变三相交交变频，将两相380V交流电，变换成与电机转子频率相同的三相交流电，接入转子回路，从而在转子回路中产生一个附加电势，当附加电势超前转子回路主电势90°角时，将影响电机的功率因数变化，交交变频电路如下图所示。

该交交变频器的输入频率为50Hz的两相交流电，波形为标准的正弦波。当两相交流电输出在正半周时，此时晶闸管VT2、VT3、VT6、VT7、VT10、VT11承受正向电压，当A相同时获得门极触发脉冲时，只有VT2、VT3导通，而VT1、VT4因承受反相电压而关断。

同理在B相只有VT6、VT7导通而VT5、VT8关断；在C相只有VT10、VT11导通而VT9、VT12关断，于是可以看到，两相交流电经VT2、L1、导线、电机转子绕组、L4、VT7形成AB相；经VT2、L1、导线、电机转子绕组、L6、VT11形成AC相；经VT6、L3、导线、电机转子绕组、L2、VT3形成BA相；经VT6、L3、导线、电机转子绕组、L6、VT11形成BC相；经VT10、L5、导线、电机转子绕组、L2、VT3形成CA相；经VT10、L5、导线、电机转子绕组、L4、VT7形成CB相；

当两相交流电出现在负半周时，晶闸管VT1、VT4、VT5、VT8、VT9、VT12承受正向电压，若A、B、C三相获得门极脉冲触发电压时，VT1、VT4、VT5、VT8、VT9、VT12导通，其它晶闸管关断。同理可形成三相交流电。波形如下图所示。
