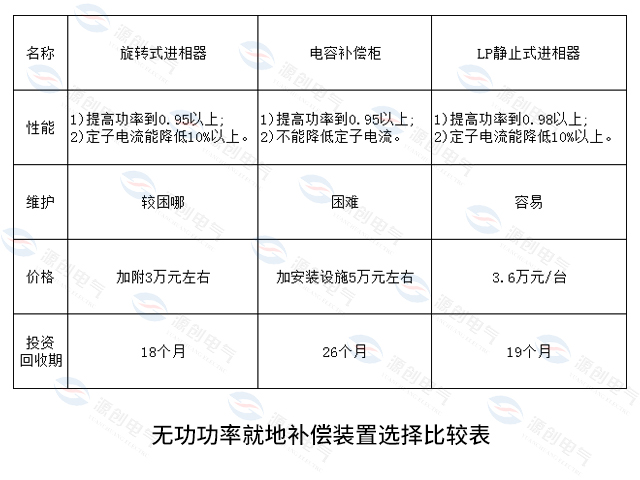

我公司曾经有一个水泥厂客户，他们的1台水泥球磨机电机型号为JRQ138-8,电机功率380kW。当时他们的控制流程系统由于力率低,每月要被电力部门罚款五千多元。后来经过充分论证后,他们决定选用我公司生产的LP系列静止58必威 。三种无功就地补偿装置选择比较见下表。

2.1进相器工作原理安装调试

为了使电机转子接线尽量短些,应将进相器装于离电机近且通风防尘的地方,按电气联锁信号接线图(如下图)接线。我们在将进相器出厂时，就已经提前调好触发板、固话脉冲逻辑单元。到了客户现场之后，只需调节变压器TS二次抽头(共有六组接线),以改变变频器输入电压U2大小即可。我们的LP静止式进相器改变了电机无功功率的幅度,以达到提高电网功率因数的目的,而且我们设备的系统安装和调试都比较容易。

2.2 进相器工作原理联锁回路

1)将电机转子短接接触器2KM的一常开辅助触点串入进相器控制回路,以保证只有在电机起动完毕后才能投入进相器。

2)进相器电源控制开关SQF的一常开触点,串入电机控制回路,以免出现进相器控制电源断电,即1C失电的情况下,起动电机,造成转子开路运行的严重后果。

3)若进相器主电源失电(如FU熔丝熔断),KA继电器失电,KA常闭触点(15、12)闭合,1C得电,转子回路被短接。

4)SSR为固态继电器,其输入端为触发板信号,若触发回路出故障,将断开SSR,进相器退出运行。

为了避免电机转子开路,特别是转子开路状态下起动电机,要做到进相器失电时,运行着的电机要能立即停机,停止的电机则不能启动开机。除采取上图进相器和电机控制电路互相联锁外,源创电气认为还应将进相器与电机共用同一控制电源,确保电机安全。

2.3 进相器工作原理应用效果

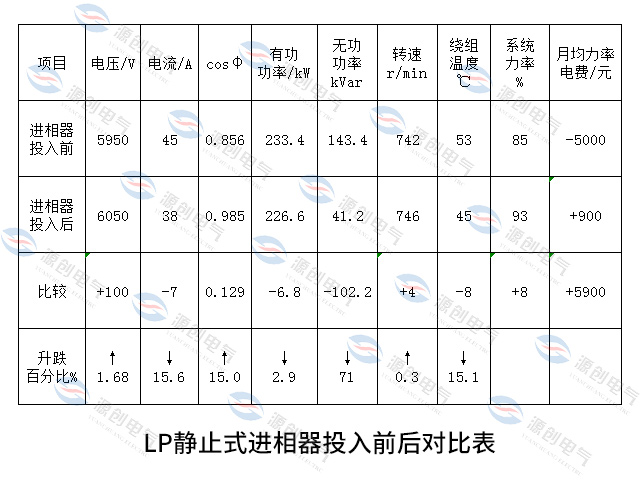

应用效果见下表。

注:本表是根据GB12497-95的要求,用三相电动机经济运行测试仪测量的计算值。

本系统月均力率由进相器投入前的85%,提高到93%;平均每月电费按20万元计算,力率按90%考核,投入后力率电费实际减少5900元。仅以力率电费计算投资回收期只有6.5个月。若计算线损、电机绕组损耗的下降,投资回收期还会更短;此外还可以通过增加磨机装球量,增加磨机台时产量,进一步降低水泥的单位电耗,经济效益显著。
