外形图及安装尺寸
YLQ3系列高压笼型电机起动器外形有整体式和分体式结构。用户没有特殊要求时，一般2000KW以下电机采用整体式结构，2000KW以上电机采用分体式结构。
整体式起动器外形及安装尺寸如下：

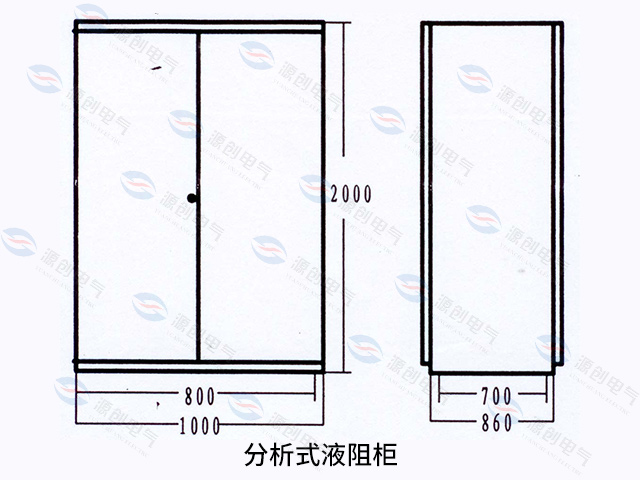

分析式起动器分为液阻柜和控制柜，液阻柜外形与整体式相同，控制柜外形及
安装尺寸如下：
安装尺寸见下表：
型 号 |
外形尺寸 (mm) |
安装尺寸(mm) |
|||
YLQ3-380 |
A |
B |
C |
D |
E |
YLQ3-630 |
1100 |
1000 |
2000 |
950 |
950 |
YLQ3-1000 |
1300 |
1000 |
2000 |
1150 |
950 |
YLQ3-1500 |
1500 |
1200 |
2000 |
1350 |
1150 |
YLQ3-2000 |
1800 |
1200 |
2000 |
1750 |
1150 |
YLQ3-3000 |
2000 |
1600 |
2000 |
1950 |
1550 |
YLQ3-5000 |
2200 |
1600 |
2000 |
2150 |
1550 |
YLQ3-7000 |
2200 |
1600 |
2400 |
2150 |
1550 |
YLQ3-10000 |
2200 |
1600 |
2600 |
2150 |
1550 |
注：随着产品不断更新换代，外形及安装尺寸会有所变化，请以具体的产品为准。
