无功补偿中的共补与分补简易而言就是指无功补偿设备中，投切的是三相电容器還是单相电电容器。传统式的交流接触器，是三相一起姿势的，便是吸合时，三相都吸合，断掉时，三相都断掉。补偿采用的电容器是三相电容器，对全部三相电路另外补偿，人们称作共补。

但因为电力网中大多数有功率大的、高负荷的机器设备，她们运作时非常容易造成三相不平衡。这种机器设备工作中时只必须采用二相的工作电压，此外一相压根沒有采用，那样就导致三相不平衡了。

这时候假如要补偿，只有补两相，不然又会出現无功输出功率不平衡的难题。因而，一些新的投切电源开关如复合开关、可控硅模块刚开始出現，能够对于A、B、C三相分别单独地工作中，哪相必须投切，就投切哪相。这类对于单相电做补偿的，就叫分补。

实际上不管你是出示元器件（电容器、变压器、投切电源开关、功率因素控制板）還是出示无功补偿系统软件（比如：无功补偿柜），务必要搞搞清楚这三个词：共补、分补和混补。

功补偿环路由电容器、变压器、投切电源开关和维护元器件等构成。

先看一下某设计图的必威精装版App官方下载一部分內容：

一、什么叫“共补”呢？

共补是补偿环路的一种方式，如下图所示的共补环路由一只三相电容器组成，每相的电容器容积尺寸相同；（还可以是由三只尺寸相同的单相电电容器组成）。

当此类补偿环路资金投入到系统软件里时，是A,B,C三相系统软件另外获得补偿，且各相补偿容积一致；当此类补偿环路从系统软件中摘除时，是A,B,C三相系统软件另外摘除同样容积的电容器。这类补偿方法便是人们常说的“共补”，也是有称“三相共补”。

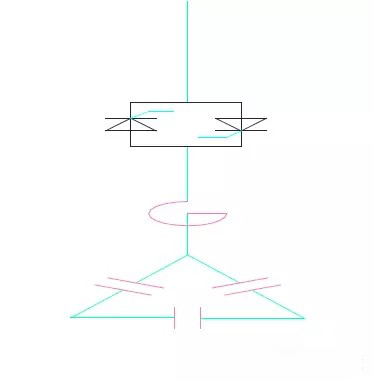

共补环路的图例方式一般以下：

共补环路配套设施共补的投切电源开关，此投切电源开关可另外资金投入或是摘除A,B,C三个环路，只必须一个操纵指令（即功率因素控制板相匹配共补的投切电源开关，只必须出示一个輸出触点就可以）。

什么情况为必威精装版App官方下载 设计方案共补环路呢？

当系统软件负荷为三相平衡负荷时，人们选用共补的计划方案。

二、什么叫“分补”呢？

分补是补偿环路的一种方式，如下图所示的分补环路由一只三相电容器组成，每相的电容器容积尺寸相同；（还可以是由三只尺寸相同的单相电电容器组成）。

当此类补偿环路的A,B,C各相是单独操纵的。即资金投入到系统软件里时，能够只资金投入在其中的一相，或是在其中的两相，或是三相所有资金投入；当此类补偿环路从系统软件中摘除时，能够只摘除在其中的一相，或是在其中的两相，或是三相所有摘除。这类补偿方法便是人们常说的“分补”，也是有称“分相补偿”。

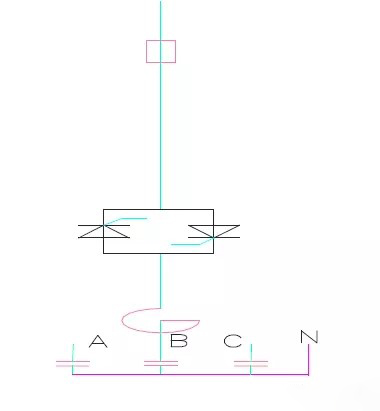

分补环路的图例方式一般以下：

分补环路配套设施分补的投切电源开关，此投切电源开关能够保持对A,B,C三相各相的单独操纵，此类投切电源开关必须三个操纵指令（即功率因素控制板相匹配分补的投切电源开关，必须出示三个輸出触点）。

但因为电力网中大多数有功率大的、高负荷的机器设备，她们运作时非常容易造成三相不平衡。这种机器设备工作中时只必须采用二相的工作电压，此外一相压根沒有采用，那样就导致三相不平衡了。这时候假如要补偿，只有补两相，不然又会出現无功输出功率不平衡的难题。因而，一些新的投切电源开关如复合开关、可控硅模块刚开始出現，能够对于A、B、C三相分别单独地工作中，哪相必须投切，就投切哪相。这类对于单相电做补偿的，就叫分补。

什么情况为必威精装版App官方下载 设计方案分补环路呢？

当系统软件负荷为不平衡负荷时，各相的无功缺额不是一致的，这时人们选用分补的计划方案。

三、什么叫“混补”呢？

当一台必威精装版App官方下载 里，补偿环路具有共补环路，又有分补环路的情况下，人们把这类补偿方法变成“混补”。即“分补”和“共补”混和工作中的含意。

四、在什么情况为必威精装版App官方下载 设计方案混补的方案?

一般来说，假如用电量不平衡度较大 的不超过15%，基础没有用分补的必需。缘故是供电局是对均值功率因素做考评，15%之内的不平衡度，共补均值之后非常容易合格。理工电气设备是的智能化电容器生产商，按补偿方法不一样可分成三相共补与三相分补多种多样型号规格，可考虑不一样的无功补偿要求。

当系统软件负荷为不平衡负荷时，各相的无功缺额不是一致的，这时人们选用分补的计划方案。假如所有选用分补环路，成本费会很高，因此人们期待用共补环路来补偿基本一部分的无功缺额，而用分补环路来补偿不平衡一部分的无功缺额。
