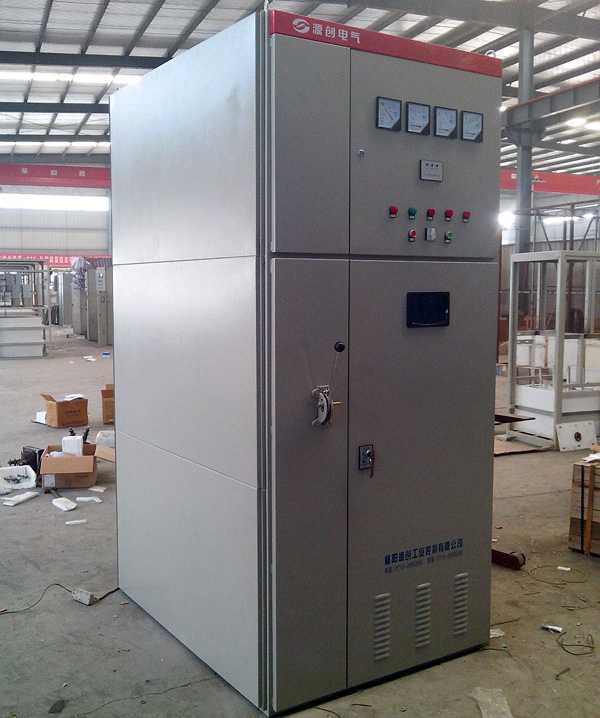

动态电容补偿柜

发布时间：2017-06-22

浏览量：0

发布者：未知

分享到

技术参数

1）补偿效果：补偿后功率因数可达到0.95.

2）采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等突出特点。

3）结构设计合理，热、动稳定性好。配有高压带电显示器和电磁锁、观察窗，具有强制闭锁功能；

4）装置能在1.1倍额定电压的稳态过电压下长期运行。

5）装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行。

6）根据系统及用户的需要，装置可采用就地控制或主控制室，集中控制，或自动控制等方式。

7）整组电容器组实测总容量与各电容器额定值总和之差不超过+10%~0,各相电容偏差不超过5%.

保护方式

装置采用高压喷逐式熔断器或限流式熔断器作为单台电容器的短路保护，确保设备安全运行。

装置采用开口三角电压、电压差动、中线不平衡电流保护作为后备保护。

装置还设有过电压、过电流、失压等作为装置外部保护。

装置采用无重击穿的高压断路器来投切电容器组，并配置合适的氧化锌避雷器，以限制投切电容器组时产生的操作过电压。

对于装置的外形尺寸采用紧凑型设计、颜色及进线方式，可根据用户要求进行设计

LBB高压自动分组投切电容器成套装置采用先进的高压无功功率自动补偿控制器分组方式，对不同容量的电容器进行一步到位，通过自动寻优组合，能以最少的电容器组数和最少的高压真空开关实现最多级数的调容，不至于引起成本的大幅度提高，具有很好的性能价格比。也可根据用户的要求进行均分配置，逐级投切，不会产生投切震荡。

采用ZRWKG型高压无功补偿控制器自动控制电容器的投切，自动化程度高，测量、显示、控制、具备显示、电压，电流，有功，无功，功率因数，谐波电压，谐波电流，电容器投切状态显示，带故障闭锁接点，带通讯接口，通信功能齐全，可根据无功功率投切电容器组，自动补偿负荷无功功率，无需人工干预，功率因数在0.95以上，在外部故障或停电自动退出，送电后自动回复运行，国际领先高性能控制器。

35KV-24KV-10KV-6KV-3KV高低压电容器成套装置

冶金-化工-煤矿-通讯机房-铸造企业-谐波治理装置

低压静止型无功发生器SVG

高低压动态滤波补偿装置LBB

采用Z微机保护单元对装置进行保护，具有两相电流差动保护和开口三角保护功能，每组电容器故障时微机保护单元切除并闭锁该组电容器，其他电容器组正常运行 .

结构设计合理，热、动稳定性好，柜式的带电显示装置主要用于显示装置的带电状态，并有程序锁、观察窗，具有强制闭锁功能；室外装置有围栏，柜门采用螺栓旋转方式关闭，更安全可靠的确保运行和维护人员安全，柜门观察窗采用网状数控冲孔装双层防爆玻璃全方位可靠的设计理念，柜顶设地理的卸压盖，防止柜内短路瞬间产生压力不能释放，从运行安全到设备外观美观度达到国际领先技术水平LBB.
