为了限制绕线转子电机的启动电流，启动时通常在转子回路串接频敏变阻器。启动结束后将频敏变阻器短接切除。

频敏变阻器是一种无触点电磁元件，相当于一个等值阻抗。在电机启动过程中，由于等值阻抗随转子电流频率减小而自动变阻，故称频敏变阻器。从结构上讲，它由铁芯和线圈两大部分组成。铁芯由数片E形钢板(不是硅钢片)叠成，因此它是一个铁芯损耗非常大的三相电抗器。为了使单台频敏变阻器的体积、重量不至于过大，因此，当电机容量大到一定程度时，就由多组频敏变阻器连接使用，连接种类有单组、两组串联、两组并联、两串联两并联等。本文介绍一种采用一组频敏变阻器的启动电路，下面是频敏变阻器接图。

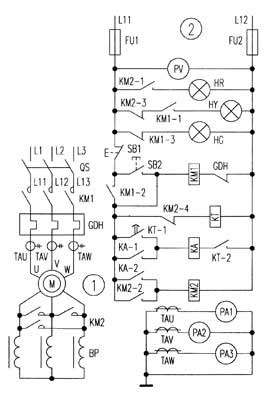

频敏变阻器接线图

合上刀开关Qs，控制回路带电，绿灯HG点亮，指示控制电路正常。SB2是电机启动按钮，按下SB2，交流接触器KM1得电动作，其主触点接通电机定子绕组电源，电机开始启动。由于接触器KM2未吸合，频敏变阻器BP接入电机转子回路，起到限制启动电流的作用。接触器KM1的辅助动断触点KM1-3断开，绿灯HG熄灭；辅助动合触点KM1-1闭合，黄灯点亮，指示电机处于启动状态；KM1-2闭合，使KM1自保持，同时时间继电器KT得电工作。根据电机 功率容量的大小以及负载的轻重，将时间继电器KT的延时时间调整为10～20秒。延时时间到达，延时动合触点KT-1闭合，由于时间继电器的瞬时动合触点KT-2已先期闭合，所以此时中间继电器KA得电动作，并由KA-1自保持；KA-2闭合使接触器KM2得电动作，KM2-2对其自保持；KM2的主触点闭合，将频敏变阻器BP短接切除；KM2-4断开，时间继电器KT断电；KT断电后KT-2断开，中间继电器KA释放；KM2-3断开，黄灯熄灭，KM2-1闭合，红灯点亮，指示电机进入运行状态。按压停止按钮SB1，电机停止运行。

绕线转子电机一般功率较大，价格较高，所以应选用保护性能更好的电机保护器GDH，对过电流、三相电流不平衡、缺相等 故障进行保护，出现异常时，其动断触点GDH断开，接触器KM1、KM2先后释放，电机停止运行。
