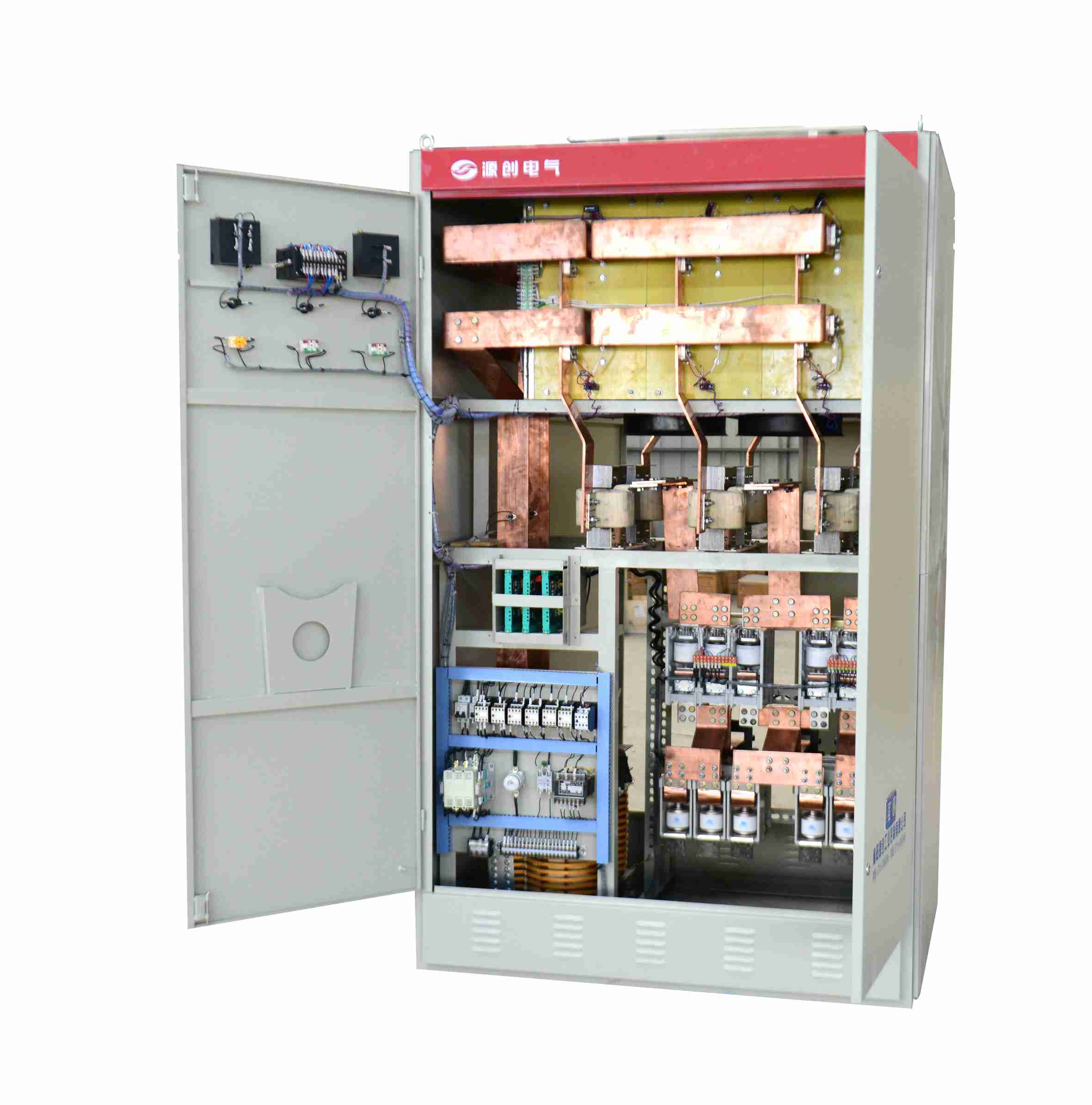

产品名称：变负载进相器

规格型号：变负载58必威

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购电话：13508662630

QQ咨询：

订购说明：（订货需提供下属材料）

1、电动机型号：全部铭牌参数.

2、柜体表面颜色要求.

3、接口要求.

若有特殊要求，请与我公司协商。

产品概述

LVP系列变负载进相器是运用脉宽调制交-交变频技术和微电脑自动控制技术相结合而研制开发的一种高新技术产品，属于国家科技部科技型创新重点支持领域。

该产品是专为大中型绕线式异步电动机专用的无功功率就地补偿装置,其显著特点是：能广泛应用于绕线电机在各种负载状态，变负载状态在载荷突变二倍以上额定量工况下的功率因数补偿，完全实现了大中型绕线式异步电动机的节能降耗,突显出传统的无功功率补偿装置无法比拟的优势。

它是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相应关系，达到提高电机自身的功率因数和效率及过载能力、降低电机定子电流、降低电机自身损耗的目的。

在工矿企业中，电网无功功率的消耗主要是来自三相交流异步电动机，因此大功率异步电动机无功补偿是工矿企业节能的主要途径。

目前，国内外大中型绕线无功功率补偿的方式主要有两种：一种是电动机定子侧并联电容器;另一种是电动机转子回路串接进相装置;该两种补偿方式均使用于恒负载状态，如：球磨机均能达到较好的补偿，但是在变负载工况下，由于变负载变化幅度较大，具有频繁突变的特性，且呈现间歇过程，电容器和现有的静止式进相器均不能满足绕线电机在变负载工况下对无功补偿的要求。鉴于此，我公司自主研制开发了KP系列万能电子式软进相器，彻底解决了绕线电机在变负载工况下的无功补偿问题。

LVP系列变负载进相器采用了先进的交-交变频技术和微机自动控制技术、高灵敏度电子测量技术和锁相环相位锁定技术，可自动跟踪电机负载运行状态的变化，适时检测电机的反电势，根据电机的反电势变化率判断电机的负载大小，采用锁相环相位锁定技术适时跟踪锁定补偿相位，自动调整叠加于转子回路中附加电动势的幅值，自动调整相关参数，从而使电机的无功补偿始终保持最佳的补偿效果，节能降耗显著。使电机高效平稳运行，大大降低了电机的温升，延长了电机的使用寿命。

进相器可广泛适用于钢铁、木业、糖厂、橡胶业、冶金、矿山、水泥、化工、造纸、制药等行业大中型绕线式异步电机的变负载状态或者恒负载状态的75～10000kW大中型绕线式异步电动机就地补偿。如：球磨机、轧钢机、压榨机、风机、水泵、破碎机、压缩机等。

性能特点

1、采用了先进的交-交变频技术和微机自动控制技术、高灵敏度电子测量技术和锁相环相位锁定技术，可自动跟踪电机负载运行状态的变化，适时检测电机的反电势。

2、变负载状态降低电机定子电流10%-80%，降低线损、铜损20%-50%;恒负载状态降低电机定子电流10%-20%，降低线损、铜损20%-30%。

3、节能降耗显著，进相后可使电机功率因数提高到0.95以上，节约无功功率80%以上，其卓越的补偿效果是普通进相器无法与之相比拟的。

4、具有软进相功能，电机及机械设备无冲击，延长了软进相器和电机及机械设备的使用寿命。

5、电机温升显著降低，过载能力及运行效率大大提高，从而延长电机的使用寿命。

6、自动跟踪电机运行工况的变化，自动调整叠加于转子回路中附加电动势的幅值，自动调整相关参数，从而使电机的无功补偿始终保持最佳的补偿效果。

7、补偿特性优于电容和现有的进相器补偿，既提高了线路的功率因数，同时也提高了电机自身的功率因数。

8、具有故障自动保护功能，操作简单，维修保养不影响生产。

订货须知

订货时请提供下列资料：

1、绕线式电动机型号、额定功率、定子电压、转子电压、转子电流、额定功率因数COSφ。

2、柜体表面颜色。

3、根据用户要求，可配置高、低压开关柜、YRQ系列液体电阻起动柜。

4、若用户有特殊要求，请与我公司协商订货。
