工作原理

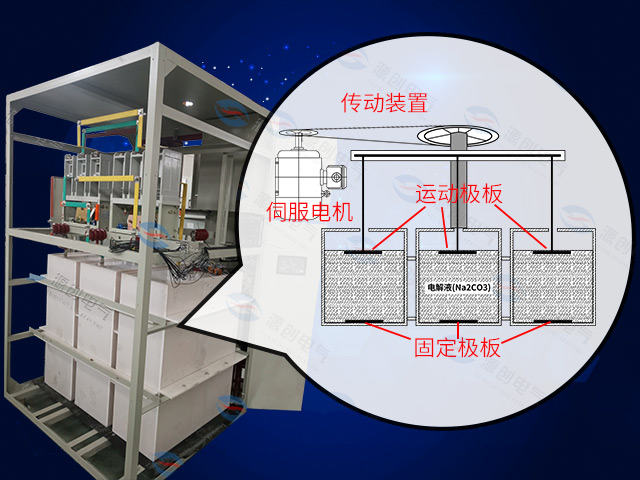

YLQ系列高压笼型电机软起动装置的原理是在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻。

在完成起动的过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电动机定子上端电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。

性能特点

1、恒流软起动：起动电流为额定电流的2—3.5们倍，降低电动机的发热，有效延长电机的使用寿命。
2、起动平滑无冲击，起动压降在9%以内，对电网影响小。
3、不受电网电压波动和负载变化的影响，可确保一致起动成功，并可连续起动5-7次。
4、配有完善的报警提示功能和电机保护功能。
5、结构简单，操作自动化，维护方便。
6、采用PLC控制或者继电器控制.可检测起动电流，实现闭环控制。

使用环境条件

1、环境温度 -40~+55℃
2、相对湿度 ≤85%
3、海拔高度≤2km(特殊设计另外协商)
4、倾斜度≤5°

主要参数

1、额定电压(kv) 3、6、10
2、最高电压(kv) 3.5、6.9、11.5
3、起动电流 2-3Ie
4、起动时间 10-60-120s可调
5、电液工作温度 5-65℃
6、起动次数 5-7次

订购说明

订货需提供下属材料

1、电动机型号、额定功率、额定电压、额定电流、定子接法(Y/△)星点可否打开.

2、柜体表面颜色要求.

3、电网状态，拖动负载情况.

若有特殊要求，请与我公司协商。
