一、概述

YRQ系列液体电阻起动器是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器，它是通过在电机转子回路串入液体电阻，自动无级调整电阻阻值使其由大变小最后为零，进而实现电机降压无冲击地平滑起动。适用于建材、冶金等行业的球磨机、风机、轧机、破碎机、水泵等70-6000KW电动机的重载起动。

二、性能特点

1、平滑起动：对设备无机械应力冲击，可延长电机和机械设备的使用寿命。

2、起动电流小且恒定，对电网无冲击。起动电流小于额定电流的1 .3倍。可以降低电机重载起动对变压器容量的要求，减小一次性投资。

3、可连续起动5-10次，且具有点动功能。

4、可低压起动。只要电网电压能保证电机正常运行，就能保证顺利起动。

5、具有起动超时、超温、失压、超行程等多重保护功能。

6、结构简单、可靠、全部操作自动化、安装、维护方便。

三、主要规格参数

型号	适用电机容量（KW）	起动时间（s）	起动温升（℃）	外形规格（长*宽*高）	安装尺寸（长*高）
YRQ6-0.2	200以下	15-25	<5	700 x 700 x 1800	500×640
YRQ6-0.4	200-350	15-25	<5	800 x 800 x 2000	600×640
YRQ6-0.6	350-600	15-30	<5	900 x 800 x 2000	700×760
YRQ6-1	600-1250	15-30	<8	1100 x 960 x 2000	800x840
YRQ6-2	1250-2500	20-40	<10	1200 x 1000 x 2000	800×840
YRQ6-3	2500-3000	30-50	<10	1300 x 1060 x 2000	980×900
YRQ6-4	3000-4000	30-50	<10	1400 x1060 x 2200	980×900
YRQ6-6	4000-6000	30-50	<12	1500 x 1260 x 2200	1300×1100

备注：制作一体柜和分体柜两种。并可带低压一次回路，和PLC控制及多点温度检测。对于北方高寒地区，可增设自动加热系统。

四、符合标准

低压成套开关设备和控制设备GB7521 .1-1997 IEC4391-1:1 992

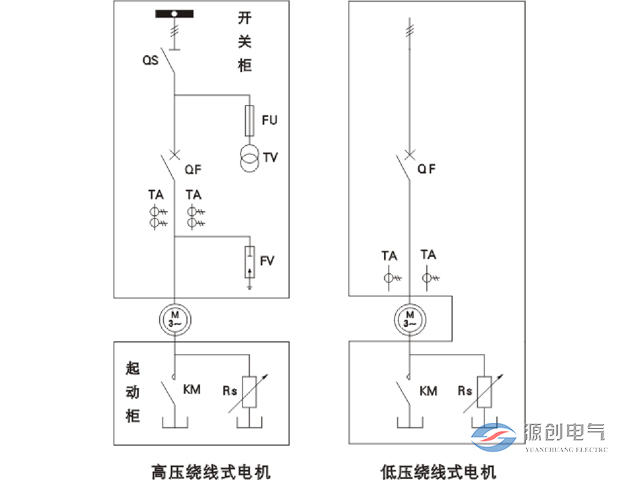

五、一次方案图

六、订货须知

订货时请提供以下资料：

·电动机型号、额定功率、额定转子电流、转子电压、额定转速；

·电动机拖动负载特性；

·柜体表面颜色要求；

·通讯接口要求；

·若用户有特殊要求请与我公司协商订制。
