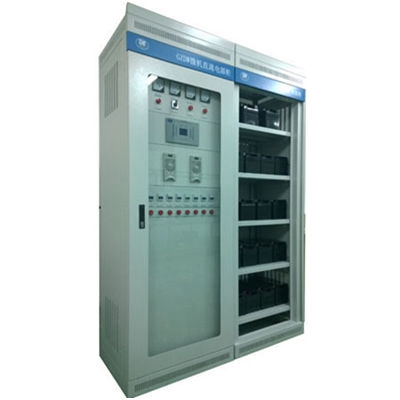

产品名称：GZDW智能高频开关直流电源柜

规格型号：GZDW

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购电话：13508662630 13507271573

订购说明：

1.用户根据直流负荷设计选定蓄电池类型和直流输出电压确定蓄电池容量馈线回路数及对主要部件的要求参照本说明书提供的方案直接选用。

2.如有特殊要求请在订货时提出我们可以按用户要求供货。

3.对柜体外形尺寸和颜色有要求时请事先提出。

产品概述

由我公司生产的GZDW智能高频开关直流电源装置，采用国内外新型智能高频开关整流器和监控系统，完全符合国家有关标准要求，适用于10KV及以上变电站，发电厂和高层建筑，住宅小区等的10-35KV变电站，配电窒，以及小型自备发电厂，作为高压开关，继电保护，自动装置等的操作，控制电源和事故照明电源。

使用环境

1、安装地点：室内安装(也可装于箱内)

2、环境温度：-10度到+50度

3、海拔高度：2000米以下

4、相对温度：小于等于90%

5、污染等级：小于等于3级，环境中无导电微粒

6、交流电网波形为正弦波，幅值持续波动在-10%---20%范围

7、无剧烈振动及冲击

8、无腐蚀金属和破坏绝缘的有害气体，无导电尘埃和引发火灾及爆炸的危险介质

9、安装场地应有良好的空气流动和散热条件

10、使用条件与上述不符时，请用户与我公司协商解决

技术参数

1、交流电压输入范围：380V±15%

2、交流电压频率范围：50HZ±10%

3、稳压精度：≤±0.5%

4、稳流精度：≤±0.5%/

5、纹波系数：≤±0.1%

6、功率因素：≥0.92

7、系统效率：≥94%

8、运行噪音：≤45dB

9、均流不平衡度：≤3%

10、介电强度：交流2500V/min

11、直流输出电压：DC220V，DC110V，DC48V，DC24V

12、输出电流：控制母线(KM)5-200A，合闸母线(HM)5-3000A

13、电池容量：铅酸免维护蓄电池7Ah-3000Ah

14、输出回路：标准配置控母(KM)5路，合母(HM)5路

15、屏体结构：本公司产品屏体采用E型材或C材型结构，正面为玻璃门

16、防护等级：IP30

17、外开尺寸：800X2260X600(可根据用户要求制作)
