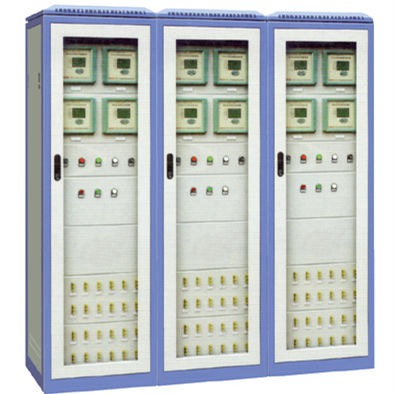

产品名称：PK系列微机保护测控屏

规格型号：PK系列

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购电话：13508662630
QQ咨询：

订购说明：(用户订货须提供以下资料)

1.变电站系统主电路接线图;

2.自动化配电测控，保护系统图以及技术参数要求和配置范围;

3.需要配置上位机及通讯系统应另行注明，并提供通讯规约及传输介质要求;

4.对控制屏外形尺寸，通讯接口，智能单元配置请与本公司协商解决。

适用范围

PK系列微机保护测控屏应用于35KV及以下电压等级的变(配)电站，为站内各高压设备提供智能化，网络化的测量，保护的控制功能，同时与上级主站进行实时通迅，实现变(配)电站的综合自动化。

该系列产品的主要功能包括：线路的各种保护及测量控制;变压器的差动保护，后备保有护及测量控制;电容器，电动机的各种保护及测量控制;母线分段，进线备自投等测控功能。

使用条件

1.海拔高度：2000M及以下

2.温度范围：贮存及运输时-40度----+70度

3.相对湿度：小于95%

主要性能

1.采用超高速双CPU系统并行工作，功能强大本产品所有测控保护单元均采用因特尔公司推出的80C196芯片，其速度是8096的两倍，芯片本身包含所有外围电路，硬件设计极其简化，将保护，控制，测量，通讯等功能合理的分散到两个CPU芯片并行处理，以保证在其中一个CPU发生故障时能自动切换任务，极大地提高了第统的处理能力，使系统运行更可靠，更安全，并留有较多的冗余量，利于用户的升级和扩展，有效的防止了系统满负荷工作。

2.全COMS工业级优选芯片，整屏功耗极低，本产品所有集成电路全部采用工业级COMS芯片，功耗大大隆低，同时系统噪声容限大大提高，抗干扰能力增强。

3.高可靠设计，抗恶劣环境，符合IEC国际标准本产品的专门设计适用于强磁干扰，元器件及插接件接触可靠，耐冲击，耐振动，工作环境温度范围宽，绝缘，耐压，冲击，以及抗高频干扰等指标符合IEC国际标准。

4.通讯网高速，可靠，网上所有设备互不影响本产品采用了专用的RS-485网络通讯芯片，容错能力强，可靠性高，并采用光电隔离措施，充分保证了网上所有设备的安全，每个接口本身还具有自测试系统，便于公用网上故障的快速维修，当检测到通讯口故障时，能自动与通讯总线隔离。

微机保护测控单元主要技术参数

1.采样额定值：电压100V/50HZ;电流5A/50HZ

2.工作电源电压：110V/220V DC

3.功耗：直流功耗10W;动作时15W交流功耗电流回路小于0.75VA/相;电压回路小于0.50VA/相

4.过载特性：电流回路长期接通20A 短时接通100A/1S 瞬时接通500A/20ms 电压回路长期工作额定值的1.5倍

5.触点容量：长期接通5A/220V(DC)

6.开关量输入：+24V/5A，隔离耐受电压2000V

7.测量精度：电流：0.1A-6A为0.5%，6A-100A为2% 电压：范围0V-150V，其中60V-120V为0.5%，其他为1%功率：1.0% 电度：(内部计算)1.0%，外接脉冲取决二脉冲表精度。

保有护延时：0.1S-20.00S延时误差不大于25ms和2.5%之较大者

8.通讯接口：RS-485，速率9600Mbps

9.绝缘电阻符合：IEC255-5标准，大于100兆欧/500W

10.耐压测试按IEC255-5标准，2.0KV/50HZ 1min

11.抗干扰：共摸2.5KV/1MHZ/2S，差模1.0V/1MHZ/2S
