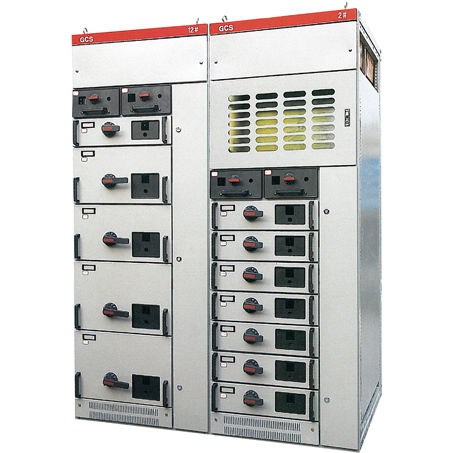

产品名称：GCS低压抽屉式配电柜

规格型号：GCS

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购电话：13508662630

QQ咨询：

订购说明：(订货合同包含以下内容)

1.产品的全型号包括主电路方案号和辅助电路方案号;

2.主电路系统组合顺序图;

3.辅助电路电气原理;

4.柜内元器件清单;

5.电路中电压，电流，时间等整定参数;

6.与产品正常使用不符的其他特殊要求。

GCS低压抽出式开关柜概述

CS型低压抽出式开关柜是两部联合设计组根据行业主管部门，广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。在发电厂，石化系统等自动化程度高，要求与计算机接口制，无功功率补偿使用的低压成套配电装置。

型号含义

使用条件

1.户内使用，使用地点的海拔高度不得超过2000m.

2.周围空气温度不高于+40度，不低于-5度。24小时平均温度不高于+35度，超过时，需根据实际情况降容运行。

3.周围空气相对湿度在最高温度为40度时不超过50%，在低温度时允许有较大的相对湿度：如+20度时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.装置安装时与垂直面的倾斜度不超过5度，且整组柜列相对平整。

5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

用户有特殊要求时，可以与制造厂协商解决。

主要技术参数

主电路方案

开关设备主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电，供电和其他电力用户的需要，额定工作电流为4000A，适合2500KVA及以下的配电变压器选用。

此外，为适合应供用提高功率因数的需要而设计了电容器补偿柜;考虑综合投资 的需要而设计了电抗 器柜。

辅助电路方案

GCS辅助电路可分直流操作和交流操作两部分。

直流操作部分的辅助电路，主要用于发电厂变电站的低压厂用系统。适用于200MW及以下和300MW及以上容量机组低压厂用系统，工作电源进线，电源馈线和电动馈线的一般控制方式。

交流操作部分的辅助电路主要用于厂矿企业及高层建筑的变电所的低压系统。适用于双电源操作控制的组合。并设有操作电气联锁备用自投，自复等 控制电路。

直流控制电源为直流220V或110V，交流控制电源为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。

结构特点

1.装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。

2.装置各功能室严格分开，其隔室主要分为功能单元室，母线室，电缆室，各单元的功能相对独立。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。对于不立即安装的产品，应根据正常 使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

1.产品的安装应按示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时如表面因运输，保管等原因有不平整时需平整后再连接紧固。

2.装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合规定。

使用注意事项

1.装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人方可进入或开启进行操作，检查和维修。

2.空气断路器，塑壳断路器经过多次分合，特别是经过短路分，合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。

3.经过安装和维修后，必须严格检查各隔室之间，功能单元之间的隔离状况，以确保有本装置良好的功能分隔性，防止出现故障扩大。
